Radiografia spoin stalowych od przygotowania stanowiska do końcowego protokołu badania

Diagnostyka radiograficzna spoin stalowych wymaga precyzyjnej sekwencji decyzji technicznych. Od tych procedur zależy czytelność uzyskanego obrazu oraz wiarygodność późniejszej interpretacji wskazań. Nawet niewielka zmiana w przygotowaniu badanej powierzchni, geometrii układu pomiarowego czy parametrach ekspozycji potrafi znacząco obniżyć czułość metody. Niewłaściwe ustawienie aparatury generuje artefakty, które uniemożliwiają poprawną ocenę złącza spawanego. Zrozumienie całego procesu, od analizy dokumentacji po wywołanie błony lub odczyt z detektora cyfrowego, pozwala zminimalizować ryzyko błędów diagnostycznych.

Zbieranie danych o złączu i przygotowanie stanowiska

Rozpoczęcie prac pomiarowych poprzedza szczegółowa analiza informacji o materiale podstawowym. Diagnosta musi znać gatunek stali, nominalną grubość ścianki, typ złącza oraz jego dokładną geometrię. Dokumentacja techniczna i norma PN-EN ISO 17636 definiują oczekiwany zakres oceny, dzieląc badane obiekty na klasy jakości A i B. Klasa A obejmuje techniki podstawowe dla standardowych elementów konstrukcyjnych. Klasa B wymusza zastosowanie aparatury o podwyższonych parametrach, co dotyczy instalacji o restrykcyjnych wymogach bezpieczeństwa. Wybór odpowiedniego wariantu zależy również od fizycznego dostępu do spoiny oraz kryteriów akceptacji z normy PN-EN ISO 10675-1.

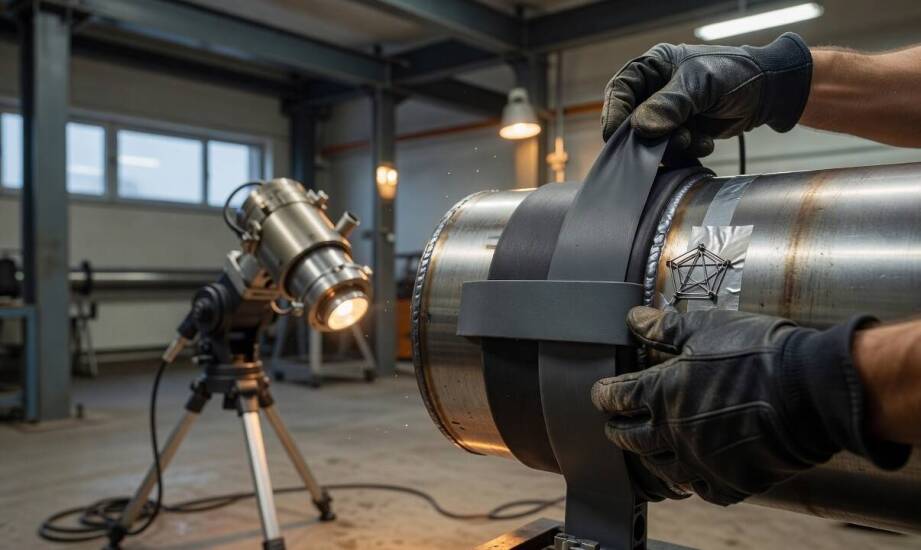

Właściwe przygotowanie obszaru roboczego polega na mechanicznym usunięciu zanieczyszczeń z powierzchni spoiny i strefy wpływu ciepła. Inspektorzy oczyszczają metal ze zgorzelin, żużla poprodukcyjnego, luźnej rdzy, odprysków spawalniczych oraz resztek smarów. Pozostawienie brudu na materiale negatywnie wpływa na przyleganie detektora oraz zniekształca docelowy obraz. Kolejny krok to naniesienie znaczników określających pozycje ekspozycji oraz umieszczenie wskaźnika jakości obrazu IQI. Ten precyzyjny element odniesienia potwierdza osiągnięcie wymaganej czułości radiogramu. Lampa rentgenowska lub źródło izotopowe zajmuje pozycję w wyliczonej odległości od błony, z kątem padania wiązki dobranym tak, by zredukować zniekształcenia. Ostatnim etapem przygotowań jest obligatoryjne zabezpieczenie strefy pracy przed promieniowaniem jonizującym za pomocą ołowianych osłon i widocznego oznakowania.

Dobór parametrów ekspozycji i uwarunkowania terenowe

Geometria układu pomiarowego bezpośrednio warunkuje ostrość rejestrowanych defektów. Zwiększenie odległości między źródłem promieniowania a detektorem zmniejsza nieostrość geometryczną i poprawia rozdzielczość. Zbyt mały dystans lub błędnie wyznaczony kąt powodują nakładanie się na siebie obrazów przestrzennych i utratę kluczowych detali. Operatorzy dobierają napięcie, natężenie prądu oraz czas naświetlania ściśle do grubości badanego materiału. Zbilansowanie tych wartości pozwala uzyskać pożądaną gęstość optyczną i wysoki kontrast, niezbędne do identyfikacji drobnych wad. Średnica rury i dostęp do jej wnętrza determinują wybór techniki jednościennej (SWSI) lub dwuściennej (DWSI). Niewielkie rurociągi badane są najczęściej wariancie dwuściennym z podwójnym obrazem, co wymusza niezwykle ostrożne pozycjonowanie głowicy.

Prawidłowo zaplanowane badanie radiograficzne spoin zabezpiecza jakość konstrukcji stalowych na etapie produkcji i montażu. Weryfikację połączeń spawanych dla hal, mostów oraz elementów infrastruktury przemysłowej prowadzi Przedsiębiorstwo Specjalistyczne Draco Lesiński. Laboratorium dysponuje certyfikatami UDT, PRS, DNV i IBDiM, potwierdzającymi zgodność procedur ze standardami ISO. Wykorzystanie sprzętu do rejestracji filmowej i cyfrowej pozwala na realizację zleceń na terenie całego kraju, w tym przy wielkogabarytowych obiektach inżynieryjnych.

Praca poza stacjonarnym laboratorium wiąże się z szeregiem fizycznych barier. Konstrukcje nośne, gęsta sieć rurociągów czy plątanina rusztowań utrudniają swobodne ustawienie statywów. Przeszkody wymuszają czasem stosowanie kompromisów przestrzennych, które z zasady charakteryzują się niższą optymalizacją kadru. Wymogi ochrony radiologicznej narzucają konieczność ewakuacji personelu z całego otoczenia i ścisłego monitorowania dawek. Duża ilość pobliskich elementów stalowych oraz uwarunkowania pogodowe zwiększają zjawisko rozproszenia i podnoszą poziom szumu na radiogramie.

Zastosowanie radiografii w kontroli odbiorowej spoin

Obrazowanie przy użyciu promieniowania przenikliwego dostarcza trwałego, dwuwymiarowego zapisu stanu technicznego złącza. Dokumentacja ta służy do precyzyjnej identyfikacji wewnętrznych ubytków materiałowych. Inspektorzy bezbłędnie lokalizują porowatości, wtrącenia żużlowe, pęcherze gazowe czy braki przetopu, o ile złącze posiada stosunkowo prostą architekturę. Radiografia stanowi niezastąpione narzędzie przy odbiorach elementów krytycznych, w których prawo budowlane lub normy branżowe bezwzględnie wymagają archiwizacji fizycznych lub cyfrowych wyników analiz. Twardy dowód w postaci radiogramu zdejmuje z wykonawców część ryzyka związanego z późniejszymi awariami eksploatacyjnymi.

Zaawansowane techniki przenikliwe napotykają jednak technologiczne granice w określonych konfiguracjach. Skomplikowana budowa węzłów konstrukcyjnych lub nałożenie się na siebie wielu grubych warstw metalu drastycznie obniżają czytelność uzyskanego pliku. Poszukiwanie wad płaskich, do których zaliczają się mikropęknięcia czy braki wtopienia czołowego, wymaga zastosowania alternatywnych rozwiązań. Znacznie wyższą skutecznością w obrazowaniu defektów planarnych wykazują się defektoskopy ultradźwiękowe lub metody magnetyczno-proszkowe. Ostateczny wybór narzędzi opiera się na specyfice spodziewanych nieciągłości, dostępności mechanicznej złącza oraz ścisłych rygorach projektowych opisujących badaną inwestycję.
