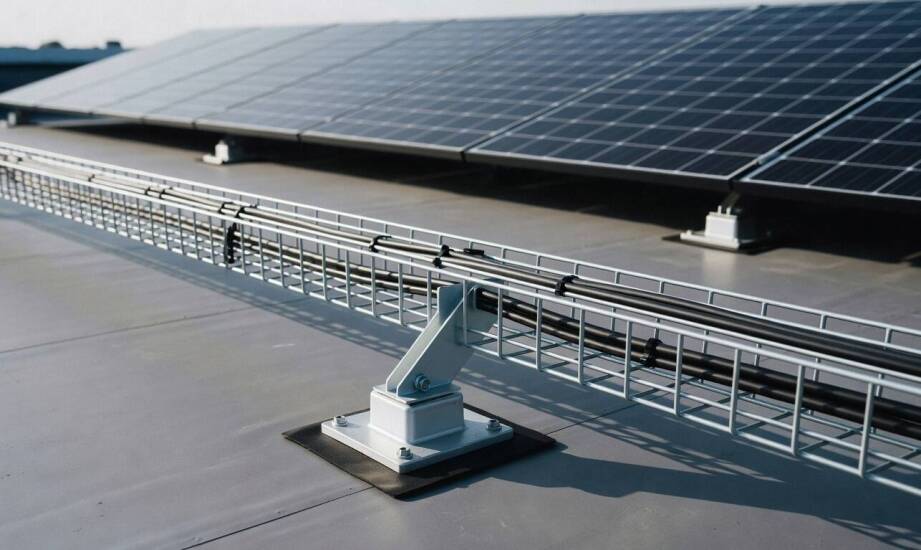

Dlaczego stopa montażowa decyduje o stabilności i prowadzeniu kabli na dachu płaskim

Płaskie poszycia dachowe wymagają bezinwazyjnych metod posadawiania konstrukcji fotowoltaicznych. Każda mechaniczna ingerencja w warstwę hydroizolacji grozi przeciekami i utratą gwarancji na budynek. Instalatorzy systemów solarnych stosują układy balastowe oparte na betonowych bloczkach. Prawidłowo dobrana stopa montażowa przejmuje na siebie całe obciążenie układu. Element ten utrzymuje geometrię instalacji i chroni membranę przed punktowymi uszkodzeniami. Konstrukcja tworzy solidną bazę dla rzędów paneli słonecznych. Stanowi również fundament dla bezpiecznego rozprowadzenia tras kablowych. Przemyślane ułożenie podstaw eliminuje ryzyko przesuwania się modułów podczas wichur.

Obciążenia i aerodynamika systemów balastowych

Podstawowym zadaniem elementów wsporczych jest przejęcie i rozłożenie ciężaru betonowego balastu. Masa dociążająca osiąga najczęściej wartości od 40 do 60 kilogramów na jeden moduł fotowoltaiczny. Nacisk ten stabilizuje metalową ramę na podłożu. Siły ssące wiatru generują podciśnienie, które potrafi poderwać niezabezpieczone rzędy paneli. Inżynierowie wykonują obliczenia bazujące na europejskiej normie PN-EN 1991-1-4. Dokument określa zasady wyznaczania obciążeń dla konkretnych stref wiatrowych. Precyzyjne wyliczenia aerodynamiczne uwzględniają wysokość obiektu i kształt jego zadaszenia. Odpowiedni rozkład masy zapobiega przebiciu warstwy izolacyjnej. Kształt podstawy musi gwarantować bezpieczną współpracę z papą bitumiczną lub membraną EPDM.

Parametry geometryczne elementu nośnego determinują warunki pracy całego układu. Wyższy profil zapewnia skuteczniejszą wentylację tylnej płaszczyzny paneli fotowoltaicznych. Naturalne chłodzenie ogniw przekłada się na wyższą wydajność instalacji w słoneczne dni. Prześwit technologiczny ułatwia usuwanie nawianych liści i drobnych zanieczyszczeń. Ekipy serwisowe zyskują swobodny dostęp do złączek i przewodów ukrytych pod stołami. Zbyt niska zabudowa blokuje cyrkulację powietrza i utrudnia planową inspekcję techniczną. Zapewnienie kilkunastocentymetrowego odstępu skutecznie chroni przewody przed kontaktem z wodą opadową.

Prowadzenie kabli DC i AC przy konstrukcjach fotowoltaicznych

Przewody stałoprądowe i zmiennoprądowe wymagają starannego uporządkowania wzdłuż ramy wsporczej. Luźno zwisające kable ulegają szybkiemu uszkodzeniu pod wpływem wiatru i tarcia o krawędzie. Monterzy wykorzystują uchwyty i opaski odporne na promieniowanie ultrafioletowe. Poprawny montaż redukuje naprężenia mechaniczne i nie dopuszcza do powstawania pętli indukcyjnych. Przewody solarne nie mogą pracować na zginaniu ani rozciąganiu. Wytrzymałe korytka i drabinki kablowe pozwalają utrzymać całą instalację na bezpiecznej wysokości. Eksperci branżowi zalecają prowadzenie tras co najmniej 10 centymetrów nad wierzchnią warstwą dachu.

Wysokiej klasy systemy nośne ułatwiają zarządzanie rozbudowanymi instalacjami przemysłowymi. Korytka siatkowe gwarantują naturalną cyrkulację chłodnego powietrza wokół wiązek przewodów. Ażurowa struktura całkowicie eliminuje problem gromadzenia się opadów i brudu wewnątrz trasy. Produkowane przez firmę BAKS metalowe trasy kablowe stanowią stabilne oparcie dla ciężkich przewodów falownikowych. Samonośne warianty konstrukcyjne zmniejszają liczbę koniecznych punktów podparcia na dachu. Wydzielenie stref o podwyższonym rygorze pożarowym wymaga zastosowania tras o potwierdzonej odporności E30 lub E90. Tego typu zabezpieczenia opierają się na wytycznych normy DIN 4102-12. Certyfikowane konstrukcje pozwalają utrzymać ciągłość zasilania najważniejszych urządzeń przez kilkadziesiąt minut trwania pożaru.

Znaczenie elementów wsporczych dla bezpieczeństwa eksploatacji

Każda elektrownia słoneczna zlokalizowana na płaskim dachu wymaga solidnego fundamentu. Stabilna podstawa chroni moduły oraz podatną na uszkodzenia warstwę izolacji przeciwwilgociowej. Wybór odpowiedniego wariantu nośnego ułatwia prawidłowe ułożenie tras kablowych. Brak styku izolacji przewodów z mokrym poszyciem minimalizuje ryzyko wystąpienia łuku elektrycznego. Inwestycja w sprawdzone stopy, profile i korytka procentuje bezawaryjną pracą systemu przez kolejne dekady. Utrzymanie odpowiedniego ładu przestrzennego gwarantuje sprawną realizację przyszłych prac konserwacyjnych. Pracownicy zyskują pewność szybkiej diagnostyki bez konieczności demontażu ciężkich elementów nośnych.
