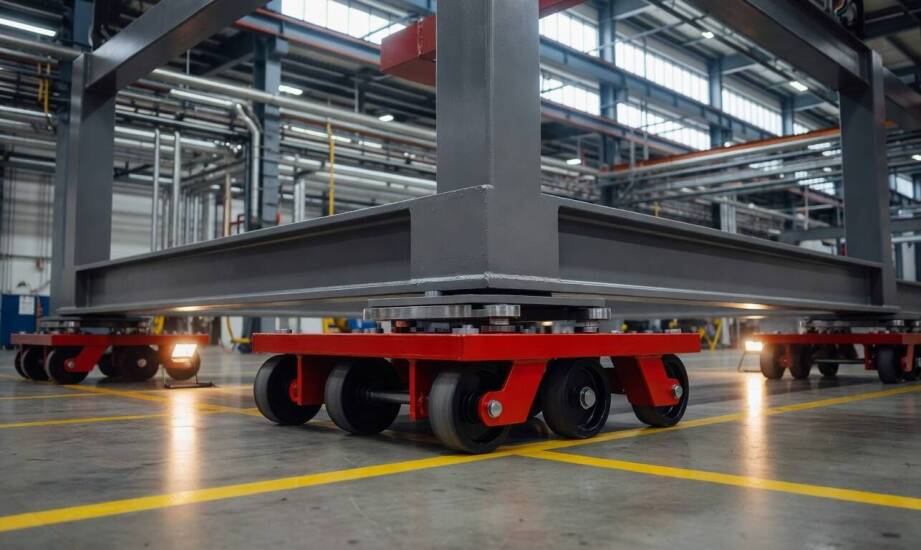

Dlaczego rozkład masy i punkty podparcia decydują o relokacji ciężkiej maszyny

Przesunięcie linii produkcyjnej w obrysie pracującego zakładu rzadko sprowadza się wyłącznie do pokonania fizycznej odległości między dwoma punktami na mapie hali. Główną przeszkodą staje się fizyka samego urządzenia oraz architektoniczne ograniczenia otoczenia. Sukces operacji zależy od precyzyjnego odczytania dokumentacji techniczno-ruchowej i zrozumienia zachowania ładunku pod wpływem sił fizycznych. Znajomość geometrii konstrukcji pozwala uniknąć sytuacji, w której potężny sprzęt utknie w wąskim gardle komunikacyjnym. Błędy na etapie teoretycznym prowadzą do wielodniowych przestojów, uszkodzeń ram nośnych oraz konieczności awaryjnego modyfikowania przestrzeni roboczej.

Wpływ środka ciężkości na wybór metody podnoszenia

Rozkład masy oraz położenie środka ciężkości bezpośrednio warunkują stabilność ładunku w powietrzu. Nierównomierne rozmieszczenie ciężaru sprawia, że zastosowanie standardowych zawiesi doprowadzi do niebezpiecznego przechyłu całej konstrukcji podczas unoszenia z fundamentu. Inżynierowie muszą precyzyjnie wyznaczyć wirtualne punkty podparcia na podstawie wytycznych producenta i zaawansowanych pomiarów geodezyjnych. Błędne założenia w tym ścisłym zakresie skutkują najczęściej trwałym odkształceniem stalowej ramy nośnej lub kosztownymi mikrouszkodzeniami wrażliwych układów sterujących ukrytych wewnątrz obudowy.

Bezpieczne przeniesienia maszyn przemysłowych wymagają odpowiedniego doboru uchwytów punktowych oraz dopasowanych belek trawersowych. Właściwe zamocowanie sprzętu dźwigowego zapobiega nagłej kumulacji naprężeń w najsłabszych miejscach pokrywy zewnętrznej. Sytuacja taka ma kluczowe znaczenie przy manewrowaniu nowoczesnymi wieloosiowymi centrami obróbczymi. Jeśli obsługiwane urządzenie charakteryzuje się asymetryczną budową, instalatorzy celowo montują ciężkie przeciwwagi lub konfigurują rozbudowane wielopunktowe systemy podnoszenia o płynnie regulowanym naciągu poszczególnych lin nośnych.

Sama deklarowana masa całkowita urządzenia często ustępuje miejsca problemom wywołanym przez jego rzeczywiste gabaryty robocze w ciasnej przestrzeni. Wysokość, wystające elementy bocznych paneli oraz minimalna szerokość przejazdu stanowią nierzadko główną barierę architektoniczną w starszych zakładach produkcyjnych. Urządzenie o relatywnie niewielkiej wadze sprawi ogromne problemy transportowe, jeśli górne wrzeciono koliduje ze standardowym światłem bramy wewnętrznej. Niskie stropy lub gęsta sieć instalacji podwieszanych pod dachem wymuszają rezygnację z tradycyjnych dźwigów kołowych, radykalnie zawężając katalog dostępnych narzędzi operacyjnych. Czasem specyfika logistyki wewnątrzzakładowej zmusza techników do rozebrania wybranych podzespołów tylko w celu pokonania krótkiego korytarza łączącego dwie główne hale obróbcze.

Ocena infrastruktury i planowanie drogi transportowej

Harmonogram prac poprzedza rygorystyczna inspekcja trasy przejazdu i docelowego miejsca posadowienia poszczególnych modułów. W pierwszej kolejności odłącza się główne zasilanie elektryczne, instalacje hydrauliczne oraz rurociągi zasilające zakładowe obwody pneumatyczne. Wrażliwe na wstrząsy sensory oraz delikatne elementy pomiarowe blokuje się mechanicznie przed uruchomieniem jakichkolwiek procedur manewrowych. Wyznaczenie bezpiecznego korytarza komunikacyjnego opiera się na matematycznej analizie promieni skrętu we wszystkich punktach węzłowych i badaniach nośności posadzek przemysłowych.

Standardowe podłoża betonowe w halach produkcyjnych znoszą równomierne obciążenia rzędu od pięciu do dziesięciu ton na metr kwadratowy płaskiej powierzchni użytkowej. Wjazd ciężkiego sprzętu dźwigowego generuje jednak skrajnie wysokie naciski punktowe dokładnie pod twardym profilem kół napędowych. Ekstremalny ciężar potrafi błyskawicznie skruszyć górną żywiczną powłokę utwardzającą i doprowadzić do głębokiego zapadnięcia się struktury betonowej. Wykonawcy prac zabezpieczają więc trasy przejazdu i układają specjalne płyty drogowe z wytrzymałego tworzywa sztucznego, aby bezpiecznie rozproszyć wektory sił nacisku manewrującej maszyny.

W ekstremalnie ciasnych strefach roboczych tradycyjne metody przemieszczania sprzętu na żeliwnych systemach rolkowych stają się mało wydajne z powodu braku miejsca operacyjnego dla dyszla. Optymalne rezultaty terenowe przynosi wykorzystanie elektrycznego samojezdnego dźwigu małogabarytowego, który pozwala płynnie sterować ładunkami o masie do 90 ton bez wymogu wypuszczania bocznych stóp podporowych. Kompaktowa i niska konstrukcja ramy pojazdu pozwala operatorom bezpiecznie unieść potężny aparat produkcyjny i z wysoką precyzją ominąć stalowe filary nośne zadaszenia budynku.

Przedsiębiorstwo INTER-TECH z Łodygowic realizuje kompleksowy montaż i przesuwanie specjalistycznych urządzeń produkcyjnych dla rynków maszynowych w całej Europie. Zespół inżynierów opiera swoje działania na ponad dwudziestopięcioletnim doświadczeniu branżowym i eksploatuje własne pojazdy podnośnikowe we wnętrzach pracujących zakładów. Praktyka pokazuje, że obsługa wymagających parków maszynowych koncernów motoryzacyjnych pokroju Volkswagena, Toyoty i Ferrari wymusza absolutne połączenie restrykcyjnego planowania technicznego z wykorzystaniem niezawodnego sprzętu nośnego.

Weryfikacja założeń przed ponownym rozruchem

Zmiana lokalizacji wielotonowego sprzętu to wieloetapowy ciąg skrupulatnie nadzorowanych operacji inżynieryjnych i logistycznych. Samo fizyczne przetoczenie stalowego szkieletu urządzenia przez halę produkcyjną stanowi zaledwie wstęp do działań warunkujących powodzenie całego procesu modernizacji linii. Najważniejszym testem poprawności zrealizowanych prac mechanicznych pozostaje faza ostatecznego posadowienia ramy nośnej na nowych fundamentach oraz rygorystyczne poziomowanie kluczowych modułów. Osiągnięta geometria ustawienia bazy bezpośrednio wpływa na parametry wymiarowe wytwarzanych docelowo detali oraz przewidywaną bezawaryjną żywotność ruchomych podzespołów prowadnic.

Prawidłowe i trwałe zakotwiczenie maszyny na posadzce docelowej zmusza instalatorów do weryfikacji surowych tolerancji mikrometrycznych wzdłuż każdej osi przestrzennej. Odtworzenie bazowych parametrów kinematycznych względem stanu początkowego sprzed procedury transportu opiera się na ścisłej współpracy między grupą realizującą pomiary a kadrą inżynierską utrzymania ruchu. Bezpieczne wznowienie masowej produkcji przez zakład wynika ostatecznie z rzetelnej organizacji pomiarów laserowych i technicznej precyzji podczas końcowej weryfikacji rygorystycznie określonych punktów oparcia szkieletu.
