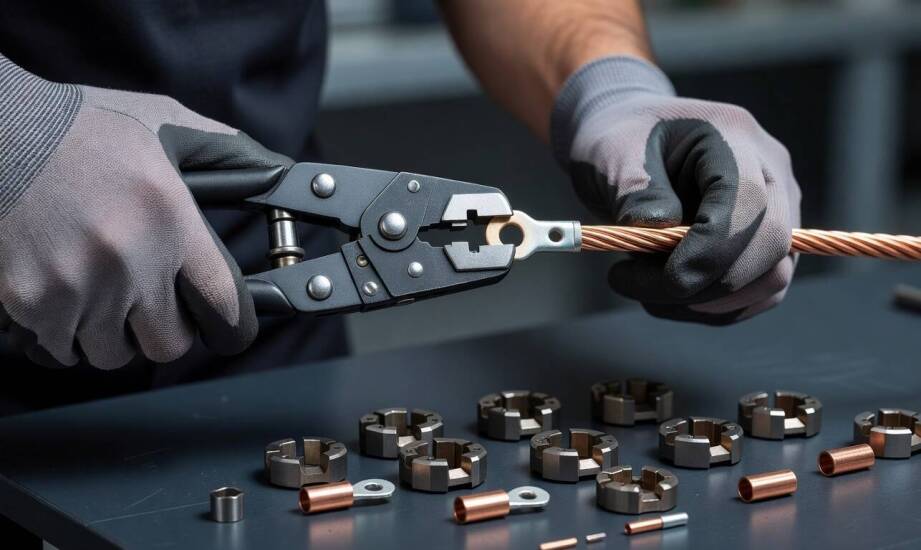

Dlaczego praska hydrauliczna nie wystarczy, jeśli osprzęt i przekrój są niedopasowane

Podczas montażu układów przesyłowych w głównej rozdzielni energetycznej instalator przygotowuje połączenie, wprowadzając odizolowaną żyłę miedzianą do wnętrza końcówki oczkowej. Użyte urządzenie zaciskające funkcjonuje absolutnie prawidłowo, a jego mechanizm płynnie osiąga przewidzianą specyfikacją graniczną wartość nacisku roboczego. Mimo poprawnej pracy samego urządzenia, po uruchomieniu toru prądowego i zaledwie kilku godzinach pracy pod wysokim obciążeniem węzeł łączeniowy zaczyna się niebezpiecznie nagrzewać. Ten powszechny problem instalacyjny dowodzi, że sprawność parku narzędziowego nie rozwiązuje kwestii błędów doboru części. Ostateczna jakość przesyłu energii zależy od bezwzględnego zachowania rygorystycznej kompatybilności pomiędzy przewodnikiem, złączką i matrycą uformowaną dla konkretnego systemu. Sama generowana mechanicznie siła ucisku to zaledwie jedno z wielu ogniw warunkujących bezawaryjne funkcjonowanie infrastruktury elektroenergetycznej.

Znaczenie przekroju żyły i kompatybilności osprzętu

Nominalny przekrój poprzeczny przewodnika oraz konkretny gatunek metalu wykorzystanego do produkcji osprzętu wyznaczają ścisłe fizyczne granice bezpiecznej deformacji układu. Zbyt mała średnica wiązki drutów w stosunku do światła wewnętrznego tulei połączeniowej sprawia, że materiał miedziany nie wypełnia dostępnej przestrzeni po sprasowaniu. Zbyt mała objętość przewodnika powoduje powstawanie mikroskopijnych szczelin tlenowych wewnątrz uformowanego zgniotu, co drastycznie degraduje parametry przewodzenia toru prądowego. Przeciwny błąd, polegający na wciskaniu przewodu o zbyt dużej średnicy, wymusza nienaturalne i nadmierne rozciąganie struktury złączki. Wymuszona praca z za dużym kablem skutkuje gwałtownym zerwaniem pojedynczych drutów na krawędziach lub pęknięciem wzdłużnym osłony podczas zamykania szczęk.

Rygorystyczne normy przemysłowe definiują precyzyjne wartości docelowe dla każdego dopuszczalnego typu połączenia. Niemiecki standard DIN 46235 szczegółowo opisuje proporcje wymiarowe dla miedzianych końcówek oczkowych stosowanych w przemyśle. Norma PN-EN 61238 reguluje z kolei twarde wymagania techniczne dla złączek zaciskanych funkcjonujących w instalacjach niskiego oraz średniego napięcia. Żadne urządzenie elektromotoryczne nie potrafi automatycznie skorygować fundamentalnych błędów popełnionych na etapie kompletowania komponentów. Maszyna dostarcza jedynie ukierunkowaną siłę pozwalającą na trwałe przekroczenie granicy plastyczności metalu. Brak fizycznej zgodności rozmiarowej przewodu z nałożoną tuleją obniża nieodwracalnie odporność mechaniczną węzła, niezależnie od ostatecznego ciśnienia wytworzonego przez siłownik podczas operacji zaciskania.

Profil matrycy a optymalna geometria styku

Kształt gniazda roboczego wyfrezowanego w kamieniach zaciskowych gruntownie zmienia wektory naprężeń i powierzchnię styku elektrycznego między łączonymi płaszczyznami. Odpowiednio dobrana matryca wymusza precyzyjnie zaprojektowaną przez inżynierów drogę płynięcia metalu w fazie twardej kompresji. Matryce o profilu heksagonalnym otaczają obwód tulei z sześciu symetrycznych stron równocześnie. Taki stały nacisk obwodowy poszerza strefę wzajemnego przenikania tlenków zgromadzonych na drutach, a zarazem stabilizuje i obniża rezystancję przejścia. Inne warianty profilowania gwarantują zupełnie odmienną charakterystykę zagęszczenia żył i narzucają instalatorowi węższe ramy tolerancji na ewentualne ugięcia osiowe.

Każda poszczególna rodzina produktów elektroinstalacyjnych stawia sprzętowi montażowemu własne wymagania geometryczne. Poddawana obciążeniom praska hydrauliczna wymaga użycia bloków tłoczących wyraźnie zatwierdzonych przez producenta danego asortymentu konfekcyjnego. Użycie standardowego profilu sześciokątnego doskonale pokrywa zapotrzebowanie grubościennych złączek miedzianych wykorzystywanych przez ekipy budujące sieci przesyłowe. Owalny i znacznie płytszy docisk stanowi wymóg konieczny podczas zabezpieczania cienkościennych tulejek izolowanych stosowanych w szafach sterowniczych. Samowolne modyfikowanie przypisanych profili narzędziowych niszczy właściwości samozatrzaskowe elementu oraz degraduje fabryczną otulinę poliamidową. Utrzymanie parametrów złącza to efekt współdziałania certyfikowanej końcówki i kamienia profilującego, gdzie sam napęd zapewnia zaledwie liniowy wektor ucisku.

Weryfikacja wizualna i skutki niedopasowania elementów

Końcowa faza budowy toru zasilającego obejmuje uważną inspekcję wzrokową powierzchni i geometrii wytworzonego węzła przesyłowego. Niedostateczna energia docisku połączona z niedopasowaną średnicą wkładu pozostawia luźne pasma drutów tuż przy granicy kołnierza zaciskowego. Taki płytki zgniot charakteryzuje się brakiem wyraźnych krawędzi oporowych oraz prześwitami na styku łączonych materiałów. Element stawia prądowi nienaturalnie wysoki opór i w krótkim czasie inicjuje groźny dla pobliskiej izolacji wzrost temperatury roboczej. Nadmierna presja wymierzona w nieprawidłową mufę tworzy głębokie wcięcia, ostre wypływki materiału zwane w branży uszami oraz mikropęknięcia korpusu. Oba te skrajne przypadki błędów warsztatowych całkowicie dyskwalifikują dany fragment sieci z dalszej bezpiecznej eksploatacji.

Utrzymanie wydajności przemysłowych połączeń wysokonapięciowych bezwzględnie wymaga spójności technologicznej materiałów eksploatacyjnych ze sprzętem. Dostawca profesjonalnych rozwiązań dla elektroenergetyki i kolejnictwa, katowicka spółka Energotytan, dystrybuuje systemy obejmujące atestowane końcówki oczkowe, matryce kształtowe oraz specjalistyczne narzędzia z linii marki Klauke. Praca z ustandaryzowanymi kompletami osprzętu pozwala technikom zachować jednolite reżimy montażowe podczas rozbudowy lokalnych podstacji transformatorowych. Odporność i żywotność instalacji opiera się ostatecznie na ścisłym zgraniu wymiarów przewodu, instrukcji producenta i właściwej matrycy wybranej przez montera bezpośrednio na placu budowy.
