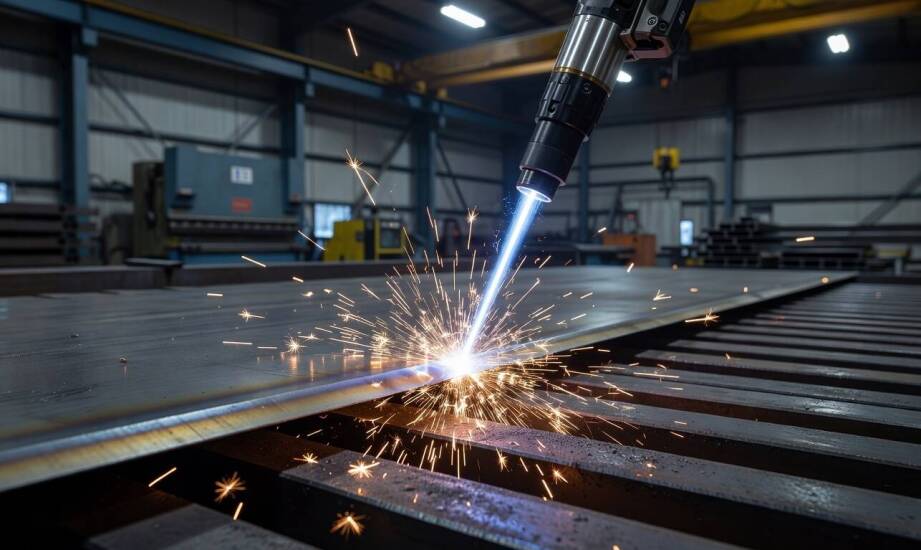

Dlaczego cięcie plazmowe stali zależy od kompresora i stabilności źródła prądu

Jakość krawędzi po cięciu plazmowym stali zależy od wielu zmiennych parametrów fizycznych. Ten sam układ tnący potrafi w kolejnych partiach produkcyjnych zostawiać zauważalnie różny nalot, inną szorstkość powierzchni oraz odmienną szerokość szczeliny. Takie wahania pojawiają się często nawet przy całkowicie niezmienionych ustawieniach palnika i zachowaniu identycznej prędkości przesuwu roboczego głowicy. Problem ten dotyka w równym stopniu stanowisk do ręcznej obróbki złomu, jak i procesów zautomatyzowanych, gdzie obrabiarka przemieszcza narzędzie według ścisłego programu cięcia. W podobnych sytuacjach przyczyny nagłych odchyleń rzadko leżą w samej dyszy, a znacznie częściej wynikają z parametrów zewnętrznego zasilania gazowego i elektrycznego maszyny. Prawidłowa diagnoza tych zależności pozwala zakładom produkcyjnym oszczędzić dziesiątki godzin traconych na ręczne poprawki.

Wpływ sprężonego powietrza na zachowanie łuku

Ciśnienie, przepływ gazu tnącego i jego klasa czystości bezpośrednio formują gęstość oraz kształt kolumny plazmy. Zbyt niskie ciśnienie w układzie sprawia, że łuk nie wyrzuca skutecznie stopionego metalu na zewnątrz, co w konsekwencji pozostawia gruby, trudny do zeszlifowania żużel na dolnej krawędzi obrabianej blachy. Spada wówczas także zdolność układu do przebijania grubszych przekrojów, co stwarza ryzyko rozlania materiału na osłonę. Z kolei nadmierny napór powietrza niepotrzebnie rozprasza skupiony strumień energii. Taka niepożądana sytuacja poszerza szczelinę cięcia poza dopuszczalną tolerancję i gwałtownie przyspiesza degradację termiczną dyszy oraz miedzianej elektrody. Istotna pozostaje przy tym jakość samej mieszanki wtłaczanej do przewodu. Wszelka wilgoć albo drobiny oleju przenikające z nieszczelnego kompresora silnie zaburzają jonizację gazu wewnątrz palnika. Prowadzi to do groźnej pulsacji płomienia i drastycznego skrócenia żywotności całego osprzętu.

Zbyt mały lub nierówno pracujący kompresor śrubowy to najczęstsza przyczyna nagłych spadków wydajności w mniejszych parkach maszynowych. Urządzenie tłoczące o niewystarczającej przepustowości wywołuje wahania zasilania w trakcie najintensywniejszej obróbki. W efekcie spada ciśnienie robocze w przewodach, główny łuk tnący zaczyna falować, a otwór początkowy w stali staje się wyraźnie zniekształcony. Operator maszyny często próbuje ratować produkcję, obniżając zaprogramowaną prędkość posuwu lub ryzykownie podnosząc zadany prąd. Takie prowizoryczne działania tylko niepotrzebnie wydłużają cykl produkcyjny i radykalnie podnoszą koszty zakupu materiałów eksploatacyjnych. W bezlitosnych warunkach ciągłej obróbki seryjnej brak stabilnego zasilania pneumatycznego całkowicie przekreśla szanse na zachowanie powtarzalnych wymiarów geometrycznych ułożonych na ruszcie detali.

Rozpoznawanie błędów zasilania na wyciętych detalach

Przemysłowy agregat prądotwórczy w maszynie tnącej ma za zadanie podawać niezmienne natężenie niezależnie od lokalnego oporu ciętego materiału. Zmienne parametry elektryczne wywołują natychmiastowe wahania przekazywanej mocy cieplnej. Taka niestabilność źródła powoduje powstawanie wyraźnych odchyłek kątowych krawędzi oraz znacząco zmienia tolerancję wymiarową całego wycięcia. Wysokiej klasy urządzenia wyposażone w cyfrowe systemy z zaawansowaną regulacją, jak chociażby sprawdzone modele Hypertherm, utrzymują rygorystyczne wartości prądu na całej ścieżce poruszającego się narzędzia. Każdy zaawansowany ploter plazma CNC opiera się na ciągłej powtarzalności tych parametrów, gwarantując idealne spasowanie ciężkich elementów stalowych w trakcie późniejszego spawania i montażu konstrukcji.

Sam wygląd zewnętrzny ostudzonej krawędzi stanowi najlepsze źródło informacji o aktualnym stanie technicznym całego układu. Obecność grubych i gąbczastych narostów żużlu na dolnej płaszczyźnie elementu świadczy o drastycznym deficycie ciśnienia w korpusie palnika. Z kolei bardzo twarde, niemal niemożliwe do odbicia uderzeniem młotka drobiny stopionego metalu sugerują zazwyczaj uszkodzenie kalibrowanego otworu dyszy lub zbyt dużą prędkość przejazdu suportu w osiach maszyny. Cienka, pęcherzykowa powłoka osadzająca się na wierzchniej stronie blachy wskazuje jednoznacznie na rozpryski spowodowane nadmiarem nieodfiltrowanej wody w sprężonym powietrzu. Analiza tak wymienionych defektów hutniczych znakomicie ułatwia operatorom szybkie odseparowanie problemów pneumatycznych od błędów leżących stricte po stronie oprogramowania sterującego obróbką.

Płynne wdrożenie seryjnej produkcji części stalowych wymusza idealną synchronizację agregatu plazmowego, wydajnej sprężarki powietrza oraz nowoczesnego oprogramowania nadzorującego dokładny tor ruchu wrzeciona. Klienci decydujący się na systemy wspierane przez inżynierów firmy Stigo otrzymują zintegrowane zestawy, które potrafią na bieżąco analizować i korygować drobne spadki ciśnienia czy mocy. Automatyczna wymiana danych pomiędzy głównym źródłem plazmy a sterownikiem napędów zapobiega fizycznym uszkodzeniom obrabianych krawędzi nawet podczas ciągłej, wielogodzinnej pracy na najbardziej obciążonych zmianach fabrycznych.

Jakość ostatecznego cięcia grubych i cienkich blach zależy w nadrzędnym stopniu od sparametryzowanego gazu roboczego oraz idealnie równomiernej pracy głównego źródła prądu. Ograniczanie oceny stanu maszyny wyłącznie do wzrokowej kontroli kondycji materiałów eksploatacyjnych samego palnika drastycznie pomija fundamentalne przyczyny powstawania nadmiernego żużlu, a także niepożądanego ukosowania gładkich krawędzi. Bezkompromisowa stabilność zewnętrznych układów zasilających ostatecznie determinuje, czy wdrożona technologia termicznego podziału materiału przyniesie zakładowi upragnioną rentowność, czy też wymusi na załodze kosztowne, w pełni ręczne szlifowanie i docinanie tysięcy wadliwie wypalonych detali konstrukcyjnych.
